概述：
JF系列封闭式减振器由弓形架、底板、衬套、弹性橡胶经整体硫化组成的弹性元件。衬套与弓形架、底板之间通过弹性橡胶连接，起到减振、缓冲作用。
应用范围：
应用于舰船、越野车辆上安装在水平、倾斜和垂直基础上的仪器、仪表、设备或机件 。
JF系列封闭式减振器分类：按性能和结构分为JF型
、JF-A型
、JF-B型
JF型封闭式减振器（弹性橡胶为天然橡胶）

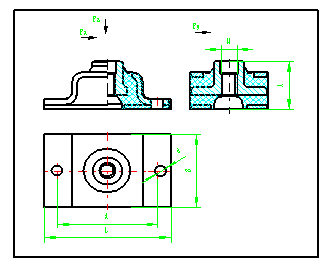

结构尺寸（mm）
|
型号规格 |
L |
B |
A |
H |
M |
|
JF-10 |
70 |
35 |
54 |
40 |
M8 |
|
JF-15 |
40 |
|
JF-25 |
|
JF-40 |
85 |
55 |
68 |
46 |
M10 |
|
JF-60 |
100 |
65 |
80 |
50 |
M12 |
|
JF-85 |
120 |
70 |
100 |
60 |
M14 |
|
JF-120 |
140 |
85 |
112 |
65 |
M16 |
|
 |
产品性能
|
规格
型号 |
公称负荷(Kg) |
公称负荷Z向静位移(mm) |
公称负荷Z向固有频率(Hz) |
阻尼比C/Cc |
产品重量(Kg) |
|
Pz |
Px |
Py |
公称值 |
公差 |
|
JF-10 |
10 |
10 |
5 |
0.8 |
±0.3 |
21 |
0.04 |
0.16 |
|
JF-15 |
15 |
15 |
10 |
0.9 |
20 |
0.19 |
|
JF-25 |
25 |
25 |
10 |
0.9 |
20 |
0.20 |
|
JF-40 |
40 |
40 |
15 |
1.1 |
19 |
0.34 |
|
JF-60 |
60 |
60 |
25 |
1.4 |
17 |
0.64 |
|
JF-85 |
85 |
85 |
35 |
1.4 |
17 |
1.10 |
|
JF-120 |
120 |
110 |
50 |
1.3 |
17 |
1.30 |
|
